Трехфазный сухой трансформатор 10 кВ, 35 кВ

Описание

Трансформатор сухого типа из эпоксидной смолы серии SC(B) является огнестойким, пожаробезопасным, взрывозащищенным, не требует технического обслуживания, не загрязняет окружающую среду, имеет небольшие размеры, поскольку обмотка герметизирована, и может быть установлен непосредственно в центре нагрузки. . В то же время, научный и разумный процесс проектирования и литья позволяет продукту иметь меньше частичных разрядов, более низкий уровень шума и более высокую способность рассеивания тепла. При условии принудительного воздушного охлаждения он может длительное время работать при номинальной нагрузке 125%. Он оснащен интеллектуальным контроллером температуры, который имеет функции сигнализации о неисправности, сигнализации о перегреве, отключения при перегреве и черного ящика. Он подключен к компьютеру через последовательный интерфейс RS485 и может контролироваться централизованно и управляться. Благодаря вышеуказанным характеристикам продукт широко используется в системах передачи электроэнергии, таких как гостиницы, рестораны, аэропорты, высотные здания, коммерческие центры, жилые районы и другие важные места, а также в метро, плавильном заводе, корабле, морском бурении. и платформа и другие места с плохой экологией.

Модель Значение

Стандарты

IEC60076-1:2011 Силовые трансформаторы. Часть 1. Общие сведения.
IEC60076-11:2018 Силовые трансформаторы. Часть 11. Трансформаторы сухого типа.

Нормальные условия окружающей среды

Температура окружающей среды: не более +40℃, не менее -25℃, среднемесячная температура не более +30℃, среднегодовая температура не более +20℃.
Высота: Не более 1000м.
Волна напряжения источника питания аналогична синусоидальной волне.
Напряжение трехфазного источника питания примерно симметрично.
Относительная влажность окружающего воздуха должна быть не более 93%. На поверхности змеевика не должно быть капель воды.
Место установки: В помещении или на открытом воздухе.

Характеристика продукта

Обмотка высокого напряжения изготавливается из эмалированной медной проволоки или медной проволоки, обернутой пленкой, а обмотка низкого напряжения - из медной фольги. Обмотка высокого напряжения заполнена стекловолокном. В вакуумном состоянии для заливки используется эпоксидная смола без наполнителя, которая после отверждения образует твердое целое, имеющее высокую механическую прочность, малый частичный разряд и высокую надежность.
Огнестойкий, взрывозащищенный, без загрязнения окружающей среды, защита окружающей среды. Его можно установить в центре нагрузки.
Основной материал изготовлен из высококачественного холоднокатаного ориентированного кремниевого стального листа с ламинированной структурой с полным наклонным швом.
Катушка не впитывает влагу, а сердечник и зажим обработаны специальной обработкой, которая позволяет работать в условиях высокой относительной влажности и других суровых условиях. Прерывистая работа без осушения.
Высокая устойчивость к коротким замыканиям, грозовому импульсу и перегрузке.
Тонкий изоляционный слой из смолы внутри и снаружи катушки, хорошая теплоотдача.
Низкие потери, хороший эффект энергосбережения, экономичная работа и отсутствие необходимости в обслуживании.
Небольшой объем, легкий вес, небольшая площадь и удобная установка.

Параметр

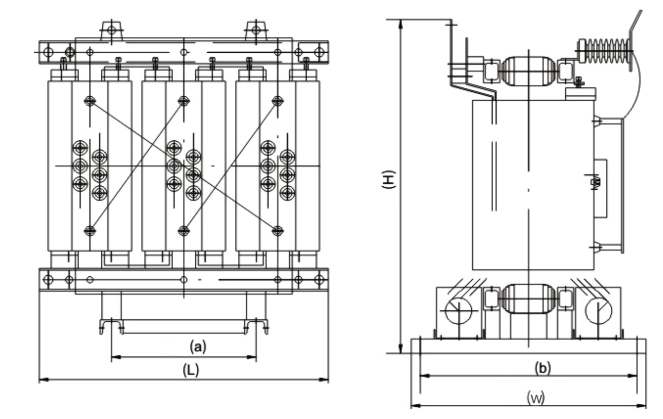

1.SCB11-30-2500/10кВ Трехфазный силовой трансформатор сухого типа, литой из эпоксидной смолы

Рейтинг Емкость (кВА)	Высокий Напряжение (кВ)	Диапазон нажатия	Низкое напряжение (кВ)	Вектор Группа	Нет загрузки Потеря (Вт)	Нагрузка Потеря (Вт)	Без нагрузки текущий (%)	Импеданс Напряжение (%)	Корпус Корпус Размеры (мм)ДШВ	Масса (кг)
30	6 6.3 6.6 10 10,5 11	±2,5% ±5%	0,4	Дин11	170	710	2.3	4.0	955×750×840	270
50					240	1000	2.2		970×750×860	340
80					330	1380	1,7		1015×750×925	460
100					360	1570	1,7		1030×750×960	530
125					420	1850	1,5		1060×750×1000	605
160					480	2130	1,5		1090×900×1045	730
200		±2×2,5% ±5%			550	2530	1.3		1105×900×1080	825
250					640	2760	1.3		1180×900×1125	1010
315					790	3470	1.1		1225×900×1140	1165
400					880	3990	1.1		1330×900×1195	1490 г.
500					1040	4880	1.1		1345×900×1255	1650 г.
630					1200	5880	0,9		1540×1150×1175	1915 год
630					1170	5960	0,9	6.0	1540×1150×1175	1915 год
800					1360	6960	0,9		1600×1150×1220	2305
1000					1590 г.	8130	0,9		1645×1150×1285	2690
1250					1880 г.	9690	0,9		1705×1150×1345	3225
1600					2200	11700	0,9		1765×1150×1405	3805
2000 г.					2740	14400	0,7		1840×1150×1475	4435
2500					3240	17100	0,7		1900×1150×1560	5300
1600					2200	12900	0,9	8.0	1765×1150×1405	3805
2000 г.					2740	15900	0,7		1840×1150×1475	4435
2500					3240	18800	0,7		1900×1150×1560	5300

2. SCB12-30-2500/10 кВ Трехфазный силовой трансформатор сухого типа, литой из эпоксидной смолы

Рейтинг Емкость (кВА)	Высокий Напряжение (кВ)	Диапазон нажатия	Низкое напряжение (кВ)	Вектор Группа	Нет загрузки Потеря (Вт)	Нагрузка Потеря (Вт)	Без нагрузки текущий (%)	Импеданс Напряжение (%)	Корпус Корпус Размеры (мм)ДШВ	Масса (кг)
30	6 6.3 6.6 10 10,5 11	±2,5% ±5%	0,4	Дин11	150	710	2.3	4.0	955×750×840	270
50					215	1000	2.2		970×750×860	340
80					295	1380	1,7		1015×750×925	460
100					320	1570 г.	1,7		1030×750×960	530
125					375	1850 г.	1,5		1060×750×1000	605
160					430	2130	1,5		1090×900×1045	730
200		±2×2,5% ±5%			495	2530	1.3		1105×900×1080	825
250					575	2760	1.3		1180×900×1125	1010
315					705	3470	1.1		1225×900×1140	1165
400					785	3990	1.1		1330×900×1195	1490 г.
500					930	4880	1.1		1345×900×1255	1650 г.
630					1070	5880	0,9		1540×1150×1175	1915 год
630					1040	5960	0,9	6.0	1540×1150×1175	1915 год
800					1210	6960	0,9		1600×1150×1220	2305
1000					1410	8130	0,9		1645×1150×1285	2690
1250					1670 г.	9690	0,9		1705×1150×1345	3225
1600					1960 год	11700	0,9		1765×1150×1405	3805
2000 г.					2440	14400	0,7		1840×1150×1475	4435
2500					2880	17100	0,7		1900×1150×1560	5300
1600					1960 год	12900	0,9	8.0	1765×1150×1405	3805
2000 г.					2440	15900	0,7		1840×1150×1475	4435
2500					2880	18800	0,7		1900×1150×1560	5300

3. SCB13-30-2500/10 кВ Трехфазный силовой трансформатор сухого типа, литой из эпоксидной смолы

Рейтинг Емкость (кВА)	Высокий Напряжение (кВ)	Диапазон нажатия	Низкое напряжение (кВ)	Вектор Группа	Нет загрузки Потеря (Вт)	Нагрузка Потеря (Вт)	Без нагрузки текущий (%)	Импеданс Напряжение (%)	Корпус Корпус Размеры (мм)ДШВ	Масса (кг)
30	6 6.3 6.6 10 10,5 11	±2,5% ±5%	0,4	Дин11	135	640	2.3	4.0	955×750×840	270
50					195	900	2.2		970×750×860	340
80					265	1240	1,7		1015×750×925	460
100					290	1410	1,7		1060×750×960	560
125					340	1660 г.	1,5		1075×750×1000	630
160					385	1910 год	1,5		1105×900×104	770
200		±2×2,5% ±5%			445	2270	1.3		1120×900×1105	875
250					515	2480	1.3		1195×900×1125	1055
315					635	3120	1.1		1555×1150×1175	1190
400					705	3590	1.1		1225×900×1140	1500
500					835	4390	1.1		1315×900×1190	1700
630					965	5290	0,9		1345×900×1265	1985 год
630					935	5360	0,9	6.0	1555×1150×1175	1985 год
800					1090	6260	0,9		1600×1150×1220	2360
1000					1270	7310	0,9		1660×1150×1285	2775
1250					1500	8720	0,9		1720×1150×1350	3310
1600					1760 г.	10500	0,9		1780×1150×1405	3940
2000 г.					2190	13000	0,7		1840×1150×1475	4595
2500					2590	15400	0,7		1900×1150×1565	5495
1600					1760 г.	11600	0,9	8.0	1780×1150×1405	3940
2000 г.					2190	14300	0,7		1840×1150×1475	4595
2500					2590	17000	0,7		1900×1150×1565	5495
